一、机器简介：
SDSK1780V5-BT40机型是专门为客户量身定做的轻型龙门加工中心;定梁式结构；配有台湾圣杰16位飞碟式刀库，换刀速度为2秒; 运动方式为Y轴工作台前后移动，X轴左右移动，Z轴上下移动。 机身采用顶级的花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾TBI 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，先进的主轴制冷系统，自动润滑系统，水循环冷却液喷水系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、切割、钻孔、攻丝等加工。
另可加装第四旋转轴、侧铣头、探头功能。

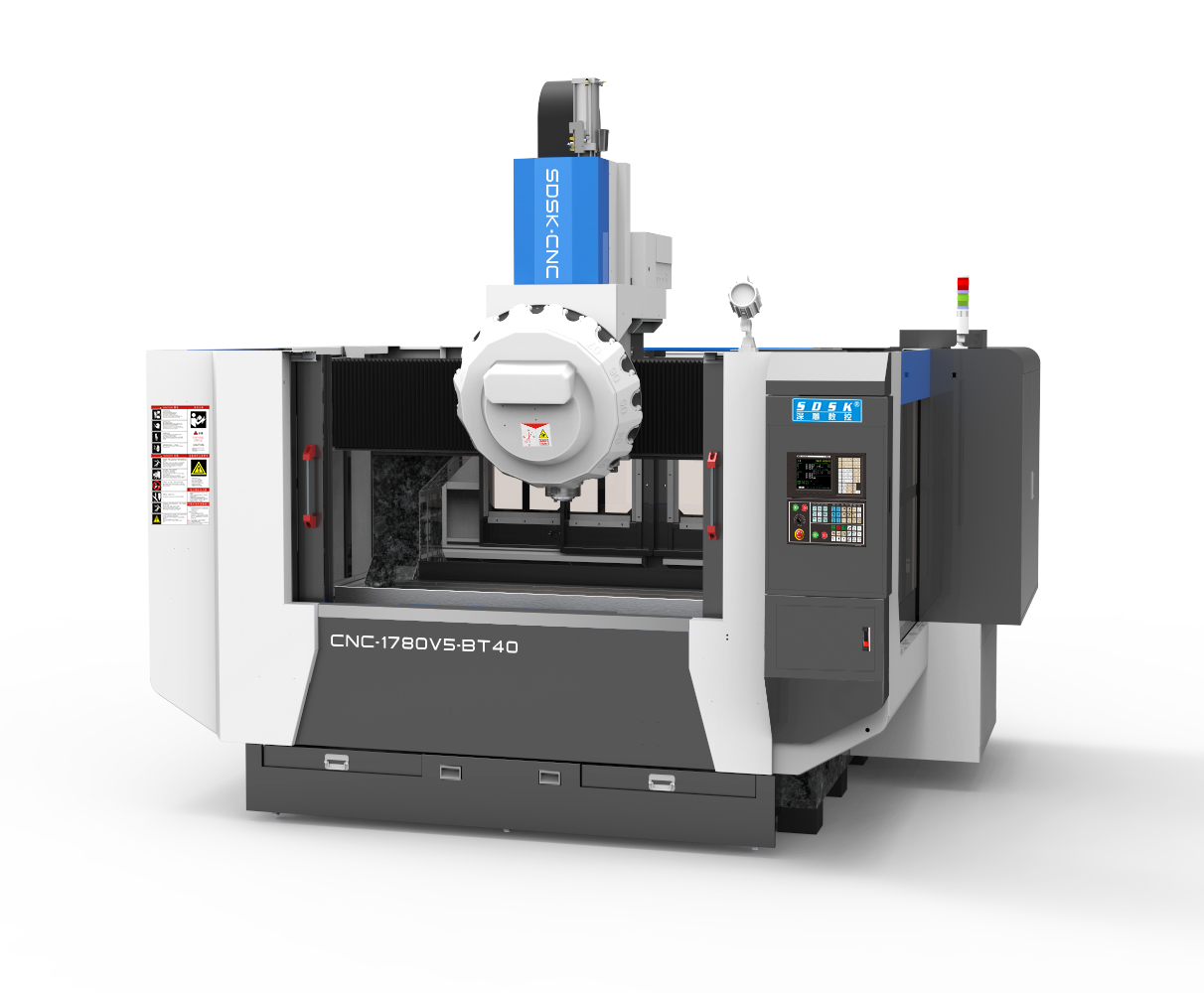

（图片仅供参考，以实物为准）
二、机器主要配置清单(单位:mm)
| 序号 | 规 格 说 明 | 数量 |
| 外罩：2mm钢板、烤漆(不锈钢水箱) | 1套 | |
| 铝工作台尺寸：X向1700，Y向800，厚度50，带T型槽 | 1套 | |
| 大理石机身，大理石横梁 | 1套 | |
| 铸铁机械零配件 | 1批 | |
| XYZ轴用 台湾上银 精密级直线导轨 | 全套 | |
| XYZ轴用 台湾TBI 精密级研磨级滚珠丝杆 | 全套 | |
| 深雕数控系统(法兰克技术基础)/3轴伺服电机/主轴伺服驱动7.5KW | 全套 | |
| 台湾大悦直结式长鼻主轴BT40-150-560-15000/带冷却出水口 (配油压打刀缸) | 1个 | |
| 台湾圣杰16T飞碟式刀库 | 1套 | |
| 配电柜恒温系统 | 1套 | |
| 施耐德电气配件 | 1批 | |
| 进口NSK/KOYO P级角接触配对轴承 | 全套 | |
| 主轴油冷机 | 1台 | |
| 电子手轮 | 1套 | |
| 对刀仪 | 1个 | |
| X/Y/Z轴配三防布风琴罩 | 各1套 | |
| X/Y/Z轴配塑料拖链 | 各1套 | |
| 自动润滑油泵 | 1套 | |
| 空气过滤器 | 2套 | |
| 喷水及水气混合喷雾装置 | 各1套 | |
| 水泵 | 1套 | |
| 机床附件 | 1套 | |
| BT40刀柄/配大小全套缩咀（三合） | 5个 |
三、设备主要技术参数：(单位:mm)
| 机型 | SDSK1780V5-BT40 |
| 工作台尺寸 | 1700*800 (T型槽M12) |
| 龙门宽度 | 1760 |
| 主轴鼻端至工作台面 | 最高645～最低145 |
| X轴行程 | 1730 |
| Y轴行程 | 850 |
| Z轴行程 | 500 |
| X/Y/Z最快移动速度 | X35米/分钟 Y48米/分钟 Z30米/分钟 |
| 最大加工速度 | 12000mm/min |
| 控制系统 | 深雕数控系统 |
| 伺服系统 | 交流伺服 |
| 系统分辨率 | 0.001 |
| 三轴垂直度 | 0.015mm |
| 整机定位精度 | ±0.02mm |
| 局布定位精度 | 300内±0.01mm |
| 重复定位精度 | 0.004mm |
| 主轴数 | 1个 |
| 主轴伺服功率 | 7.5KW |
| 主轴伺服转矩 | 35.8N.m |
| 主轴转速 | 15000rpm/min |
| 飞碟式刀库 | 16位 |
| 换刀方式 | 自动 |
| 夹持刀柄 | BT40 |
| 对刀方式 | 自动 |
| 可装料高度 | 350mm |
| 台面承受负荷 | 1500Kg |
| 额定电压 | 380V/50HZ |
| 整机最大功率 | 14.5KW |
| 整机重量 | 6000Kg左右 |
| 外型尺寸 | 3500*2700*3450左右 |
