轻型龙门加工中心系列-技术参数及配置表

一、机器简介：
SDSK-L机型系列是专门为客户量身定做的轻型龙门加工中心;配有台湾圣杰24位刀臂式刀库; 换刀速度为2秒；运动方式为Y轴工作台前后移动，X轴机头左右移动，Z轴上下移动。机身采用顶级的济南花岗岩(大理石)结构、永远不变形;三轴采用进口台湾上银精密级直线导轨，台湾TBI 研磨级滚珠丝杆，德国联轴器，伺服电机，配电柜恒温系统，自动润滑系统，冷却液循环喷水和喷雾系统，空气过滤装置，保证了更高的加工精度、速度与稳定性;特别适用于各类钢铜、铝、压克力、塑料等零件的精密精雕、雕铣、摩擦搅拌焊、扩孔、钻孔、攻丝加工。
另可加装第四旋转轴、侧铣头、探头功能。

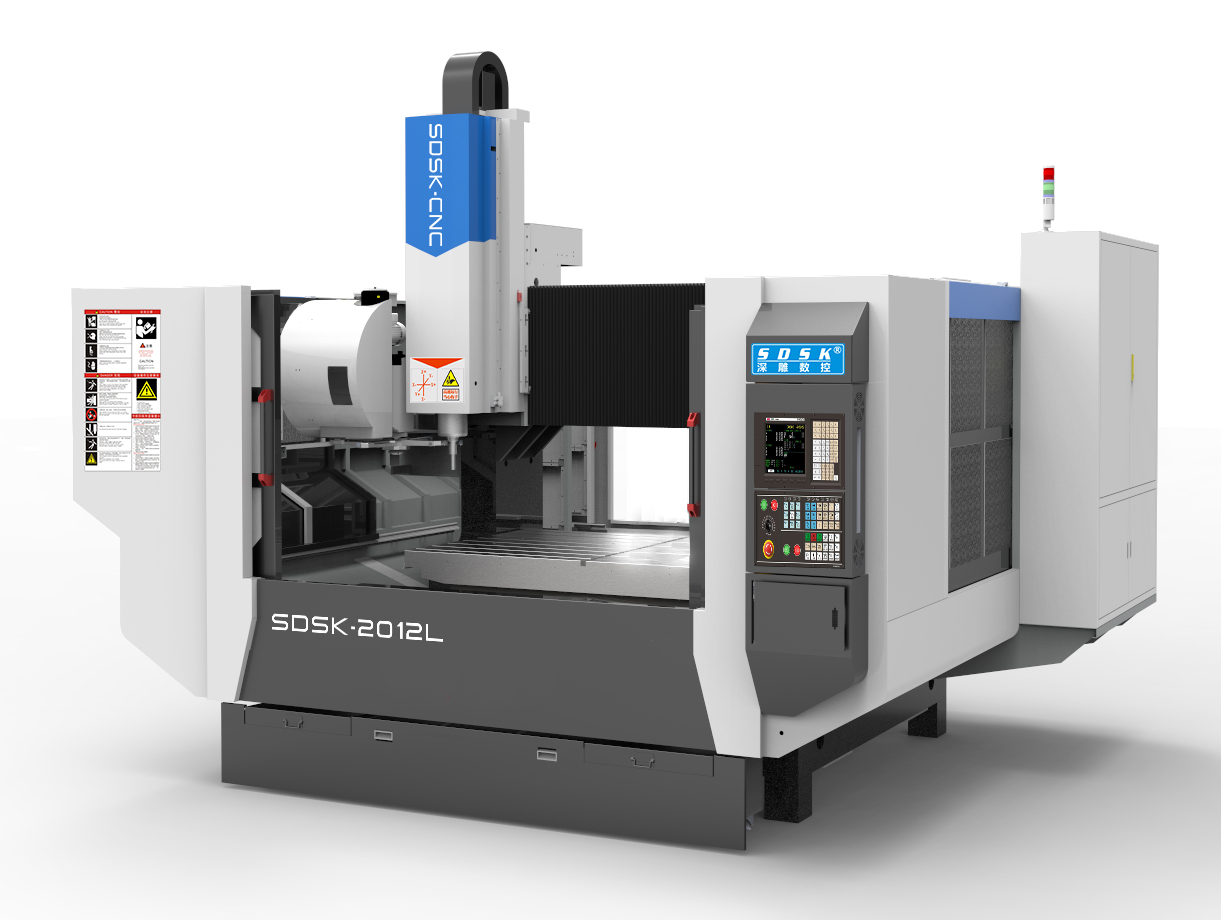

(图片类似，以实物为准)
二、机器主要配置清单(单位:mm)

序号	规格说明	数量	原产地
	外罩：2mm钢板、烤漆(前后都有不锈钢水箱)	1套	自制
	华中数控系统/XYZ轴用5KW伺服电机/主轴伺服驱动7.5KW	全套	武汉
	XYZ轴用台湾上银/银泰精密级(45mm)滚柱直线导轨	全套	台湾
	XYZ轴用台湾TBI 精密级研磨级滚珠丝杆(XY5020，Z4020)	全套	台湾
	台湾大悦直结式主轴BT40-140AS-12000短鼻(全速加工，7014陶瓷球轴承)	1个	台湾
	台湾圣杰24位刀臂式刀库	1套	台湾
	大理石床身	1套	山东
	铸铁机械零配件，铸铁工作台	1批	自制
	外罩：2mm钢板、喷粉(前后都有不锈钢水箱)	全套	自制
	配电柜恒温系统（雷德）	1套	东莞
	施耐德电气配件（施耐德）	1批	天津
	进口NSK P级角接触配对轴承	全套	日本
	主轴油冷机（雷德）	1台	东莞
	电子手轮（昱普）	1套	广州
	对刀仪（深圳精雕）	1个	自制
	X/Y/Z轴配三防布风琴罩(Y轴钢板防护罩 )	各1套	自制
	X/Y/Z轴配塑料拖链(鼎泰)	各1套	东莞
	自动润滑油泵（宝腾）	1套	东莞
	空气过滤器（日本雷曼 M107-A空气过滤器）	2套	浙江
	水泵（斯纳尔）	1套	常州
	机床附件	1套	深圳
	BT40刀柄/配大小全套缩咀（三合）	2个	深圳
	双螺+1链板式自动排渣机	全套	自制

设备主要技术参数：(单位:mm)

列表一

机型	SDSK-1380L	SDSK-1780L	SDSK-2080L	SDSK-2012L
外型尺寸	长3670宽2700高3600	4070宽2700高3000	长4370宽2700高3600	长4370宽3450高3600
铝工作台尺寸	X1300/Y800（T槽）	X1700/Y800（T槽）	X2000/Y800（T槽）	X2000/Y1200（T槽）
龙门宽度	1360	1760	2060	2060
主轴鼻端至台面	600	600	600	600
X/Y/Z行程	1350850450	1750850450	2050850450	20501250450
最大空走速度	48000mm/min	48000mm/min	48000mm/min	48000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min	12000mm/min
控制系统	华中数控系统	华中数控系统	华中数控系统	华中数控系统
伺服系统	交流伺服	交流伺服	交流伺服	交流伺服
系统分辨率	0.001	0.001	0.001	0.001
三轴垂直度	0.015mm	0.015mm	0.015mm	0.015mm
整机定位精度	±0.02mm	±0.02mm	±0.02mm	±0.02mm
局布定位精度	300 mm内±0.01mm	300 mm内±0.01mm	300 mm内±0.01mm	300 mm内±0.01mm
重复定位精度	0.005mm	0.005mm	0.005mm	0.005mm
主轴数	1个	1个	1个	1个
电主轴功率	7.5KW/个	7.5KW/个	7.5KW/个	7.5KW/个
刀臂式刀库	24T	24T	24T	24T
换刀方式	自动	自动	自动	自动
主轴转速	12000rpm/min	12000rpm/min	12000rpm/min	12000rpm/min
夹持刀柄	BT40	BT40	BT40	BT40
对刀方式	自动	自动	自动	自动
可装料高度	500mm	500mm	500mm	500mm
台面承受负荷	2000Kg	2000Kg	2000Kg	2000Kg
额定电压	380V/50HZ	380V/50HZ	380V/50HZ	380V/50HZ
整机最大功率	20KW	20KW	20KW	20KW
整机重量	6000Kg	7000Kg	8000kg	10000Kg
参考价（含税含运费）

列表二

机型	SDSK-2015L	SDSK-2516L	SDSK-3020L
外型尺寸	长4300宽4100高3600	长5300宽4300高3600	长5800宽5200高3600
铝工作台尺寸	X2000/Y1500（T槽）	X2500/Y1600（T槽）	X3000/Y2000（T槽）
龙门宽度	2060	2560	3060
主轴鼻端至台面	600	600	600
X/Y/Z行程	20501600450	25501700450	30502100450
最大空走速度	40000mm/min	40000mm/min	40000mm/min
最大加工速度	12000mm/min	12000mm/min	12000mm/min
控制系统	华中数控系统	华中数控系统	数控系统
伺服系统	交流伺服	交流伺服	交流伺服
系统分辨率	0.001	0.001	0.001
三轴垂直度	0.015mm	0.015mm	0.015mm
整机定位精度	±0.02mm	±0.02mm	±0.02mm
局布定位精度	300 mm内±0.01mm	300 mm内±0.01mm	300 mm内±0.01mm
重复定位精度	0.005mm	0.005mm	0.005mm
主轴数	1个	1个	1个
电主轴功率	7.5KW/个	7.5KW/个	7.5KW/个
刀臂式刀库	24T	24T	24T
换刀方式	自动	自动	自动
主轴转速	12000rpm/min	12000rpm/min	12000rpm/min
夹持刀柄	BT40	BT40	BT40
对刀方式	自动	自动	自动
可装料高度	500mm	500mm	500mm
台面承受负荷	2000Kg	3000Kg	4000Kg
额定电压	380V/50HZ	380V/50HZ	380V/50HZ
整机最大功率	20KW	25KW	25KW
整机重量	12000Kg	15000Kg	20000Kg
参考价（含税含运费）

备注:客户如果有特殊要求，也可另行非标定制。
