单头型材加工中心SD4560V7S-BT40-技术规格书
型材加工中心SD4560V7S-BT40-技术规格书
深圳市精雕数控设备有限公司
地址:深圳市光明区公明街道办西田社区第三工业区29、30、31栋
电话:0755-29423909、0755-29588251
手机:13924586646 周先生(微信同号)
抖音号:SDSK20211688
公司官网:www.cncjdj.com
铝型材加工中心官网:www.szjdsk.cn
新能源汽车配件网:www.sdskcnc.cn
一、机器简介:
1、SD4560V7S-BT40机型系列是专门为客户量身定做的大型型材加工中心; 天轨式结构;三轴运动机构设计在横梁顶部轻巧便捷也方便清理,Y轴机头前后移动,X轴机头左右移动,Z轴主轴上下移动。
2、可另加第四旋转轴、侧铣头、探头功能。
3、特别适用于各类钢、铜、铝、压克力、塑料等零件的精密雕铣、扩孔、钻孔、攻牙等加工。

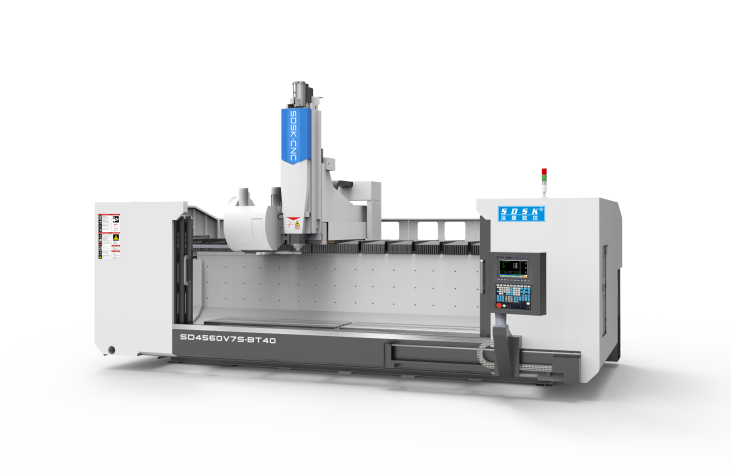

(图片类似,以实物为准)
二、机器主要配置清单(单位:mm)
规 格 说 明 | 数量 | 原产地 |
新代系统/XYZ伺服电机、Z抱闸/11KW主轴伺服驱动 | 全套 | 台湾 |
X/Y/Z轴用台湾TBI精密级滚珠丝杆(X6320、YZ4020) | 全套 | 台湾 |
X/Y/Z轴用 台湾上银/银泰/鼎翰 精密级直线导轨(XZ35滚珠、Y35滚柱) | 全套 | 台湾 |
台湾大悦直联式短鼻主轴BT40/140/12000rpm /环形喷水(配油压打刀缸) | 1个 | 深圳 |
24T圆盘刀库(冈田) | 1套 | 台湾 |
床身XYZ轴全铸铁,钢构底座,主要配件为铸铁机械零配件(HT300) | 1套 | 自制 |
配电柜恒温空调系统(雷德) | 1套 | 东莞 |
施耐德电气配件(施耐德) | 1批 | 天津 |
进口TBI/KOYO P级角接触配对轴承 | 全套 | 台湾 |
主轴油冷机 (雷德) | 1台 | 东莞 |
电子手轮(昱普) | 1套 | 广州 |
对刀仪(深圳精雕 ) | 1个 | 自制 |
X/Y/Z轴配风琴罩 | 各1套 | 自制 |
X/Y/Z轴配塑料拖链(鼎泰) | 各1套 | 东莞 |
自动润滑油泵(宝腾) | 1套 | 东莞 |
空气过滤器(日本雷曼 M107-A空气过滤器) | 1套 | 浙江 |
喷水装置 | 1套 | 自制 |
气枪、水枪 | 各1把 | 深圳 |
水泵(斯纳尔) | 1个 | 常州 |
机床附件 | 1套 | 深圳 |
BT40刀柄/配大小全套缩咀(三合) | 5个 | 深圳 |
链板排渣机 | 1套 | 自制 |
正门可另加装气动双开门 | 无 | 自制 |
三、设备主要技术参数:(单位:mm)
机型 | SD4560V7S-BT40 |
外型尺寸 | 长6700宽3530高3500左右 |
工作台尺寸 | X4500*Y600(T槽M16) |
主轴鼻端至台面 | 最高850~最低150 |
X/Y/Z行程 | X:4500 Y﹕600 Z﹕700 |
最大快移速度XYZ | X﹕25米/分钟 Y﹕48米/分钟 Z﹕48米/分钟 |
最大加工速度 | 12米/分钟 |
伺服系统XYZ | 交流伺服 |
系统分辨率 | 0.002 |
三轴垂直度 | 0.02mm |
整机定位精度 | ±0.03mm |
局布定位精度 | 300 mm内±0.01mm |
重复定位精度 | 0.005mm |
主轴数 | 1个 |
主轴伺服驱动功率 | 11KW |
主轴伺服转矩 | 52.5N.m |
主轴转速 | 12000rpm/min |
夹持刀柄 | BT40 |
圆盘刀库 | 24T |
换刀方式 | 自动 |
对刀方式 | 自动 |
台面承受负荷 | 2000Kg |
额定电压 | 380V/50HZ |
整机最大功率 | 29KW |
整机重量 | 15000Kg左右 |
四、主机标准配置及附件送配件:
1. | 控制器 | 11. | 机械、电气、操作说明书1本 |
2. | 直结式短鼻主轴 | 12. | 刚性攻牙功能 |
3. | 自动润滑系统 | 13. | 配电柜恒温空调 |
4. | 地基可调垫块 | 14. | 《操作说明书》《程序说明书》《使用说明书》 |
5. | 工具箱 | 15. | 刀柄5个(含拉钉、扳手) |
6. | 工作灯 | 16. | 锁刀座 |
7. | 警示灯 | 17. | M16马铁 |
8. | 主轴吹气装置 | 18. | |
9. | 传输线 | 19. | 锁咀 ER32(4-25) 1套 |
10. | 半封闭式护罩 | 20. | 护罩 |
五、机器环境及硬件设施要求
序号 | 环境项目 | 项目要求标准 |
1. | 电源要求 | AC380V(4P)50-60Hz,空气开关 100A,电源电压波动范围 380V±10%以内 |
2. | 空气压缩机 | 使用螺杆式压缩机,储气罐,三级过滤,≥0.55Mpa,流量≥100L/min |
3. | 真空压力 | ≥0.6 mpa |
4. | 空气干燥机 | 必须有空气干燥机,带自动排水功能 |
5. | 环境噪音/振动 | ≤75dba |
6. | 地面要求 | 地面要求平整,稳固,最高点与最低点相差不超过 5mm |
7. | 环境湿度 | 建议 45%-65% |
8. | 气体水分含量 | 无水分 |
